油分离器的作用是将制冷压缩机排出的高压蒸汽中的润滑油进行分离,以保证装置安quan高xiao地运行。根据降低气流速度和改变气流方向的分油原理,使高压蒸汽中的油粒在重力作用下得以分离。一般气流速度在1m/s以下,就可将蒸汽中所含直径在0.2mm以上的油粒分离出来。通常使用的油分离器有洗涤式、离心式、填料式和过滤式四种。
油分离器的简单工作原理:压缩机出来的高压气体(气态工质和润滑油),进入油分离器后,进入油分离器的导向叶,沿导向叶呈螺旋状流动,靠离心力和重力,将润滑油从工质气体中分离出来,沿着筒体的内壁流下。工质气体经多空挡板由中心的管子引出油分离器。分离出的润滑油,集中于油分离器的下部,可定期排出,或者利用浮球阀,使润滑油自动回到压缩机的曲轴箱中。离心回旋流道内的流速推荐为:氨 10-25m/s,氟里昂 20-20m/s。

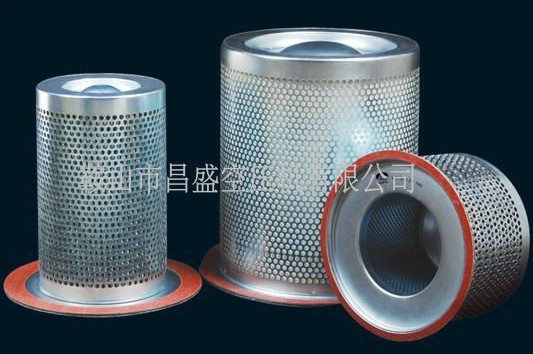

油分离器图示
